PICKUP FUORI FASE: COME REALIZZARE L'INVERSIONE DI FASE?

L’inversione di fase è una modifica meno comune del coil split, ma permette di ottenere una delle sonorità più particolari che possiamo aggiungere all’elettronica di una chitarra.

Con un push-pull possiamo invertire elettricamente uno dei pickup e farlo lavorare fuori fase rispetto all’altro.

Il risultato è un suono generalmente più sottile, nasale e ricco di cancellazioni di frequenza.

COSA SIGNIFICA INVERTIRE LA FASE?

Quando utilizziamo contemporaneamente due pickup correttamente in fase, i loro segnali si sommano normalmente.

Se invertiamo segnale e massa di uno dei due, invece, quel pickup lavora elettricamente in direzione opposta rispetto all’altro.

Quando entrambi sono selezionati, alcune delle frequenze comuni ai due pickup tendono quindi a cancellarsi.

Ed è proprio questa cancellazione a creare il caratteristico suono out of phase.

L’effetto dipende moltissimo dalla posizione dei pickup, dalla loro costruzione e dalla distanza delle corde: non tutti gli abbinamenti producono quindi esattamente lo stesso risultato.

ATTENZIONE: NON STIAMO INVERTENDO LE DUE BOBINE DELL’HUMBUCKER

È una distinzione importante.

Lo scopo non è mettere fuori fase tra loro le due bobine dello stesso humbucker, ma invertire l’intero pickup rispetto all’altro pickup della chitarra.

Lo switch deve quindi invertire contemporaneamente i collegamenti di segnale e massa del pickup.

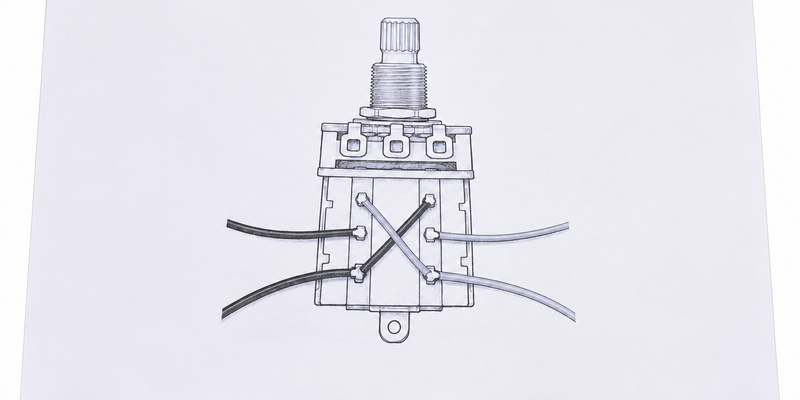

Per farlo utilizziamo entrambe le sezioni di uno switch DPDT, realizzando il caratteristico collegamento incrociato.

Nella posizione normale segnale e massa proseguono senza modifiche; azionando lo switch vengono scambiati.

QUANDO SENTIAMO L’EFFETTO?

Se utilizziamo solamente il pickup che abbiamo invertito, praticamente nulla cambia.

Il suono out of phase compare quando quel pickup viene utilizzato contemporaneamente a un altro pickup che rimane in fase.

Su una classica chitarra HH, quindi, l’effetto sarà disponibile nella posizione centrale del selettore.

ATTENZIONE ALLA SCHERMATURA

Se il pickup dispone di conduttori separati, la schermatura deve continuare a rimanere collegata a massa.

Non dobbiamo infatti invertire anche la schermatura metallica del pickup: vogliamo invertire il segnale delle bobine, non trasformare cover e parti metalliche in elementi collegati al segnale.

Per questo motivo è sempre importante conoscere esattamente la struttura dei conduttori del pickup prima di realizzare la modifica.

L’inversione di fase non è probabilmente un suono che utilizzerete continuamente, ma proprio per questo un push-pull è perfetto: quando non serve la chitarra rimane completamente normale, quando serve abbiamo a disposizione una sonorità radicalmente diversa.
