COIL SPLIT HUMBUCKER: COME FUNZIONA E COME REALIZZARLO?
Il coil split è probabilmente una delle modifiche più diffuse sulle chitarre equipaggiate con pickup humbucker. Utilizzando un potenziometro push-pull, push-push o un semplice mini switch possiamo escludere una delle due bobine del pickup e ottenere un suono meno potente, più aperto e brillante.
Il cablaggio è piuttosto semplice, ma è importante capire cosa stiamo facendo e, soprattutto, verificare che il nostro pickup permetta di farlo
COME FUNZIONA IL COIL SPLIT
Un humbucker tradizionale è composto da due bobine che normalmente lavorano in serie. Per poter escludere una delle due dobbiamo avere accesso al punto in cui queste bobine vengono collegate tra loro: per questo il coil split viene normalmente realizzato con humbucker a quattro conduttori.

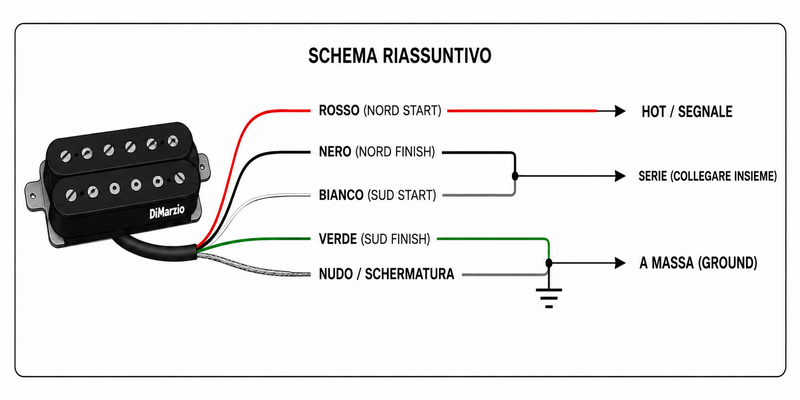

Prendiamo come riferimento il color code DiMarzio:
- rosso: segnale;
- nero + bianco: collegamento tra le due bobine;
- verde: massa;
- cavo nudo: schermatura.
Nel normale funzionamento da humbucker, nero e bianco vengono collegati insieme permettendo alle due bobine di lavorare in serie.

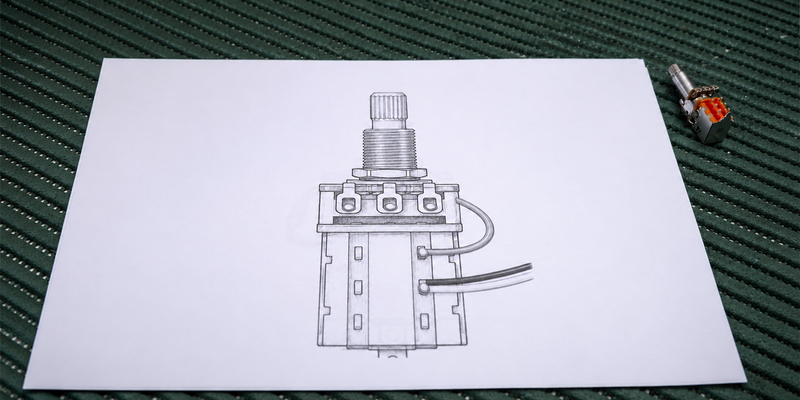

Per realizzare il coil split utilizziamo lo switch del nostro push-pull per mandare questa giunzione a massa. Quando il push-pull è nella posizione normale non succede nulla e il pickup continua a funzionare come humbucker; quando lo azioniamo, una delle due bobine viene esclusa dal circuito.
Il risultato è un suono generalmente più brillante, meno corposo e con un livello di uscita inferiore.
Questo non significa però trasformare automaticamente il nostro humbucker in un pickup Stratocaster: le bobine di un humbucker non sono necessariamente progettate per funzionare singolarmente e il risultato dipende molto dal pickup utilizzato.
SPLITTARE DUE HUMBUCKER CON UN SOLO PUSH-PULL
I sei terminali presenti su un push-pull costituiscono in realtà due sezioni indipendenti dello stesso switch.
Possiamo quindi utilizzare una sezione per il pickup al ponte e l’altra per quello al manico. In questo modo, con un unico comando, possiamo splittare contemporaneamente entrambi gli humbucker.
È una soluzione particolarmente comoda sulle classiche configurazioni HH perché permette di aggiungere nuove sonorità senza modificare esteticamente la chitarra.
LO SPLIT PARZIALE
Uno dei problemi più comuni del coil split è la perdita di volume e corpo.
Su alcuni humbucker il risultato è ottimo, mentre altri una volta splittati possono diventare eccessivamente sottili.
In questi casi possiamo provare uno split parziale.

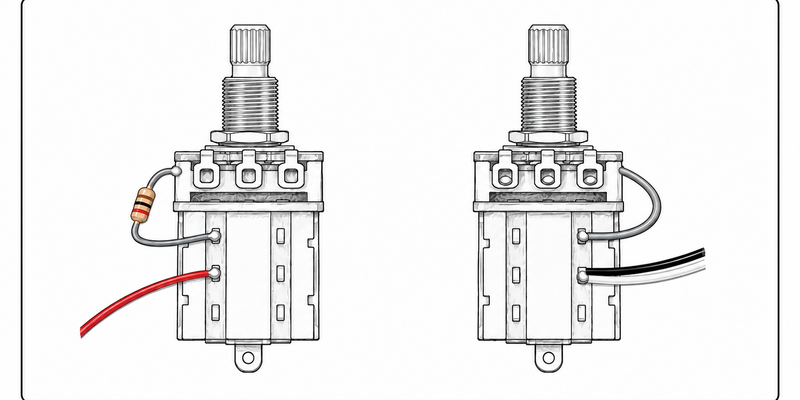

Invece di mandare direttamente a massa il collegamento tra le bobine, inseriamo una resistenza indicativamente compresa tra 4 e 10 kΩ.
La seconda bobina non viene quindi completamente esclusa, ma solamente attenuata. Possiamo così ottenere una sonorità più aperta rispetto all’humbucker completo mantenendo però più corpo e volume rispetto a uno split tradizionale.
Il valore della resistenza può essere sperimentato in base al pickup e al risultato che vogliamo ottenere.
PUSH-PULL, PUSH-PUSH O MINI SWITCH?
Dal punto di vista del cablaggio cambia molto poco.
Possiamo utilizzare un push-pull, un push-push oppure un mini switch DPDT: il principio elettrico rimane lo stesso.
La scelta dipende soprattutto dallo strumento e dalle nostre preferenze. Un push-pull permette di aggiungere la funzione senza praticare nuovi fori, mentre un mini switch può risultare più immediato da utilizzare.
Ricordate inoltre che, sostituendo un potenziometro, dobbiamo controllarne valore, curva, diametro e lunghezza dell’albero. Su strumenti con top particolarmente spesso, come molte Les Paul, potrebbe essere necessario un modello long shaft.
ATTENZIONE AL COLOR CODE
Ultima cosa, ma fondamentale: non copiate semplicemente i colori dello schema.
In questo esempio abbiamo utilizzato il color code DiMarzio, ma Seymour Duncan, Gibson e altri produttori possono utilizzare colori differenti per identificare le bobine.
Prima di prendere il saldatore controllate quindi sempre il color code del vostro pickup.
Una volta individuato correttamente il collegamento tra le due bobine, il coil split rimane comunque una modifica semplice, economica e soprattutto completamente reversibile: un ottimo modo per ottenere qualche sonorità in più dal nostro humbucker senza dover sostituire il pickup.
